英国HSA-Q1手持式射频频谱分析仪

一、产品概况：

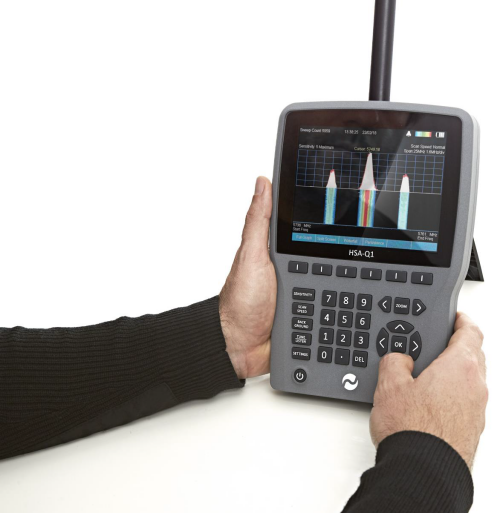

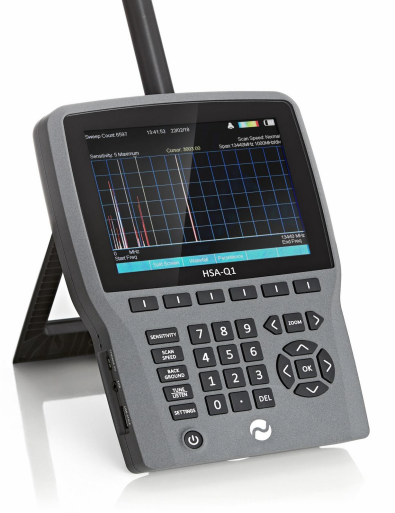

英国HSA-Q1手持式射频频谱分析仪是一款集成的便携式射频频谱分析仪，为反窃听（TSCM）而设计,能够对1MHz~13.44GHz的宽频率范围进行快速扫描，扫描时间仅为0.5秒，可确保检测类型的射频信号，对不易捕获的快速瞬间的脉冲信号也能进行有效探测。产品操作简单，直观显示、用户友好的界面，考究的外观设计，是一款便携式频谱分析仪。

二、产品特点：

v 频率扫描范围1MHz至13.44MHz，扫描时间仅为0.5秒，重量只有1.3公斤，配备紧凑型标准手提箱，轻巧便携。

v 使用频谱瀑布图分析检测信号：瀑布（光谱图）功能可通过实时全彩图形显示所检测到的信号，以便用户进一步分析，尤其适用于分析现代脉冲数字信号（或跳频信号），例如来自蜂窝、WiFi、突发和基于GPS等设备的信号。

v 详细分析信号：HSA-Q1当需要详细地分析信号时，频率范围可以设置在13.44GHz至25MHz整个频率范围内。只需将光标移动到任何检测到的信号上，然后按“缩放”按钮以更详细地查看该信号。

v 射频灵敏度可设置为5级（可调节）：用于检测所有信号，包括其他相邻房间或建筑物外的信号；当信号调整小值，能够定位特定的附近信号源。

v 调谐解调与收听解调功能-AM/WFM/NFM：用户按下按钮可直接调谐到所检测到的任何信号，查看信号模式并实时查看信号强度（-100dBm）。如果需要，用户还可以选择宽调频、窄调频或AM调制解调，并通过内置扬声器或耳机收听检测到的信号。这在用麦克风识别常规故障或消除其他检测到的无害信号（如广播电台）中尤其有用。

v 内存日志功能：只需连接一个USB就可以存储扫描数据。扫描数据将以时间和日期格式存储，并以图形方式显示，以便随时调用，进行进一步的图形分析；具有时间和日期戳的数据日志，可导入到U盘进行查看。

三、技术参数：

v 调谐收听功能：通过扬声器或耳机直接调谐至任何频率（1 kHz分辨率）AM/WFM/NFM解调

v 背景记忆功能：记录射频环境，并在扫描模式下存储，以供以后比较

v 射频灵敏度（调谐&收听模式）：- 100 dBm（max.）

v 安全箱：紧凑型标准，长363mm x 宽282mm x 高120mm

v 尺寸：高223mm x宽158mm x深45mm

v 充电器：110/220V，自动开关，带国际多种规格适配器

v 数据记录接口：可连接U盘-具有时间和日期戳

v 天线1：多元件13.44GHz--长220mm x直径17mm

v 天线2：伸缩式鞭状天线（适用于低频）

v 供电：内部锂聚合物电池，电池寿命长达4小时

v 检测频率范围：1MHz~13.44MHz

v 音频输出：内置扬声器或耳机插座

v 瀑布图谱功能：实时彩色光谱图

v 射频灵敏度：- 80 dBm（max.）

v 显示屏：6”TFT显示屏

v 射频连接器：TNC接口

v 直流充电：Micro USB

v 外壳：机械加工铝外壳

v 重量：1.3kg（主机）

v 扫描时间：0.5S

 四、屏幕图像

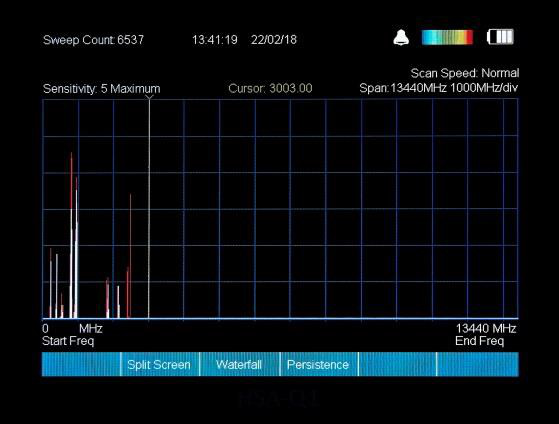

主屏幕显示13.44 GHz的完整跨度（每个分区1000 MHz）
